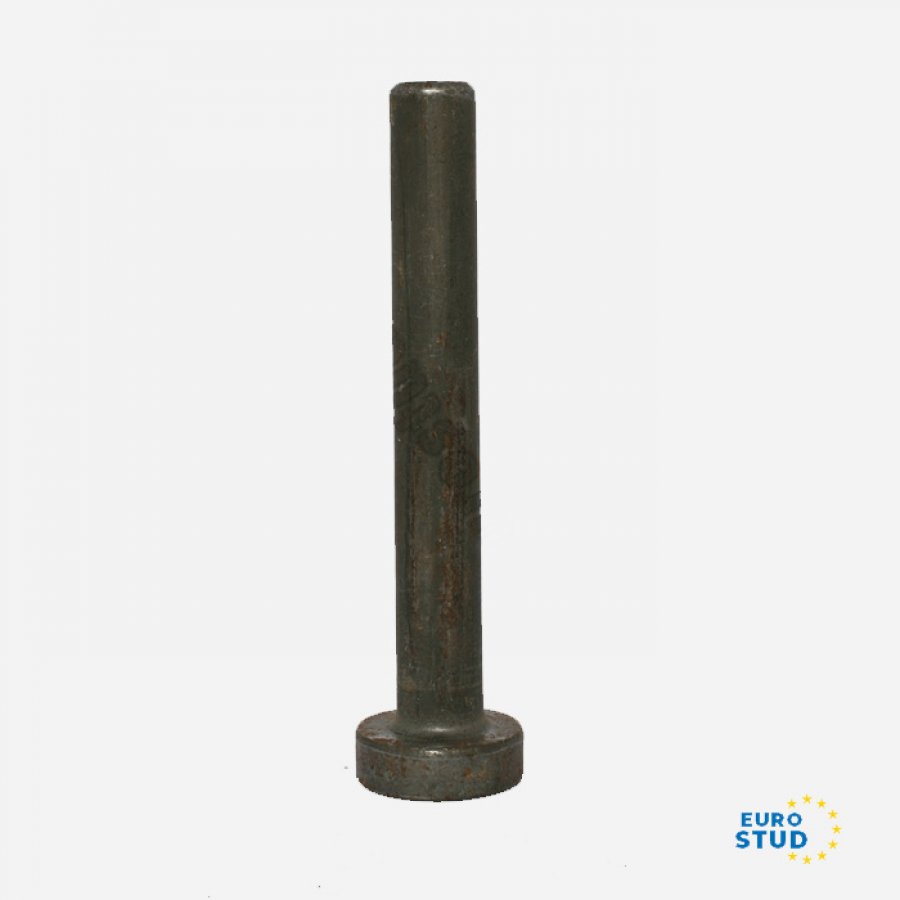

Stud Çivisi 16×125

İnşaat sektöründe yapısal bütünlüğün sağlanması, doğru bağlantı elemanlarının kullanımına bağlıdır. Özellikle çelik konstrüksiyon ve betonarme yapıların birleşiminde kullanılan Stud Çivisi, modern mimarinin vazgeçilmezidir. Standart ölçüler arasında en çok tercih edilenlerden biri olan 16×125 mm Stud Çivisi, hem orta açıklıklı döşemelerde hem de hafif ve orta yük taşıyan kirişlerde yeterli kesme dayanımı sağlamasıyla öne çıkar

Stud çivisi, beton ile çelik yapıyı (kirişler, trapez saclar) birleştirerek ikisinin tek bir kompozit eleman gibi çalışmasını sağlayan bir kesme bağlantı elemanıdır (Shear Connector). Bu bütünleşik çalışma, yapının taşıma kapasitesini ve rijitliğini artırır.

"16×125 mm" ifadesi, bu çivinin standart metrik ölçülerini belirtir:

• 16 mm (Çap): Stud çivisinin gövde çapıdır. Çap, çivinin taşıyabileceği kesme kuvvetini doğrudan etkiler. 16 mm çap, standart yük gereksinimleri için en yaygın ve güvenilir kapasiteyi sunar.

• 125 mm (Boy): Stud çivisinin kaynak öncesi toplam boyudur (Baş altından itibaren). Bu uzunluk, dökülecek betonun kalınlığı ve çivinin beton içinde ne kadar derinliğe gömüleceği ile ilgilidir. 125 mm uzunluk, genellikle 15 cm ila 20 cm kalınlığındaki kompozit döşemeler için yeterli ankraj derinliği sağlar.

Bu çiviler, genellikle TS EN ISO 13918 standardına uygun olarak yüksek mukavemetli çelikten üretilir. Bu, dinamik yüklere ve yorulmaya karşı dayanıklılık açısından kritik öneme sahiptir.

Kullanım Alanları ve Yapısal Rolü

16×125 mm stud çivileri, çap ve uzunluk dengesi sayesinde birçok standart projede ideal bağlantı elemanıdır:

1. Kompozit Döşeme Sistemleri: Çelik trapez sac üzerine beton dökülen döşemelerde kullanılır. Çiviler, betonun çelik yüzey üzerinde kaymasını engelleyerek, döşemenin eğilme momentlerine karşı dayanımını maksimuma çıkarır.

2. Kompozit Kirişler: Çelik I veya H kesitli kirişlerin üst flanşına kaynaklanarak, kirişin üzerine dökülen betonu kirişle bütünleştirir. Bu kompozit etki, kirişin sadece çelik olarak çalışmasına göre çok daha yüksek bir taşıma kapasitesi sunar.

3. Standart Yapılar: Ofis binaları, konut projeleri ve hafif sanayi tesisleri gibi standart yüklerin beklendiği yapılar için en verimli ve ekonomik çözümü sunar.

Yapısal Önem: Stud çivisi olmadan çelik ve beton ayrı ayrı yük taşırken, 16×125 mm çivilerin doğru aralıklarla kaynaklanmasıyla, bu iki malzeme tek bir birim gibi davranır. Bu, yapısal elemanların rijitliğini ve taşıma gücünü artırarak daha güvenli ve ekonomik tasarımlara olanak tanır.

Uygulama Süreci ve Kalite Kontrol

16×125 mm stud çivisinin çelik yüzeye sabitlenmesi, özel Stud Kaynak Makineleri kullanılarak, hızlı ve kontrollü bir şekilde yapılır. Bu süreçte kritik olan iki aksesuar vardır:

• Stud Çivi Tutucu: Çiviyi kaynak sırasında tam olarak dik ve merkezde tutar.

• Seramik Halka (Ferrule): Erimiş metali çevreler, oksidasyonu önler ve çivinin dibinde güçlü, homojen bir kaynak bileziği oluşmasını sağlar.

Uygulama sonrasında yapılan temel kalite testi, kaynaklanmış çivinin çekiçle 45 derecelik eğme testine tabi tutulmasıdır. Çivi bu test sırasında kaynaktan kopmamalı, kendi gövdesinde deformasyona uğramalıdır. Bu sonuç, çivinin ve kaynak işleminin yapısal güvenliğe uygun olduğunu teyit eder.

Sonuç olarak, 16×125 mm Stud Çivisi, modern çelik yapılarda güvenlik ve verimliliğin anahtarıdır. Bu standart boyut, mühendislik hesaplamalarında en çok referans alınan kesme kapasitesini sunarak, yapıların uzun ömürlü ve güvenli olmasında hayati bir rol üstlenir.
