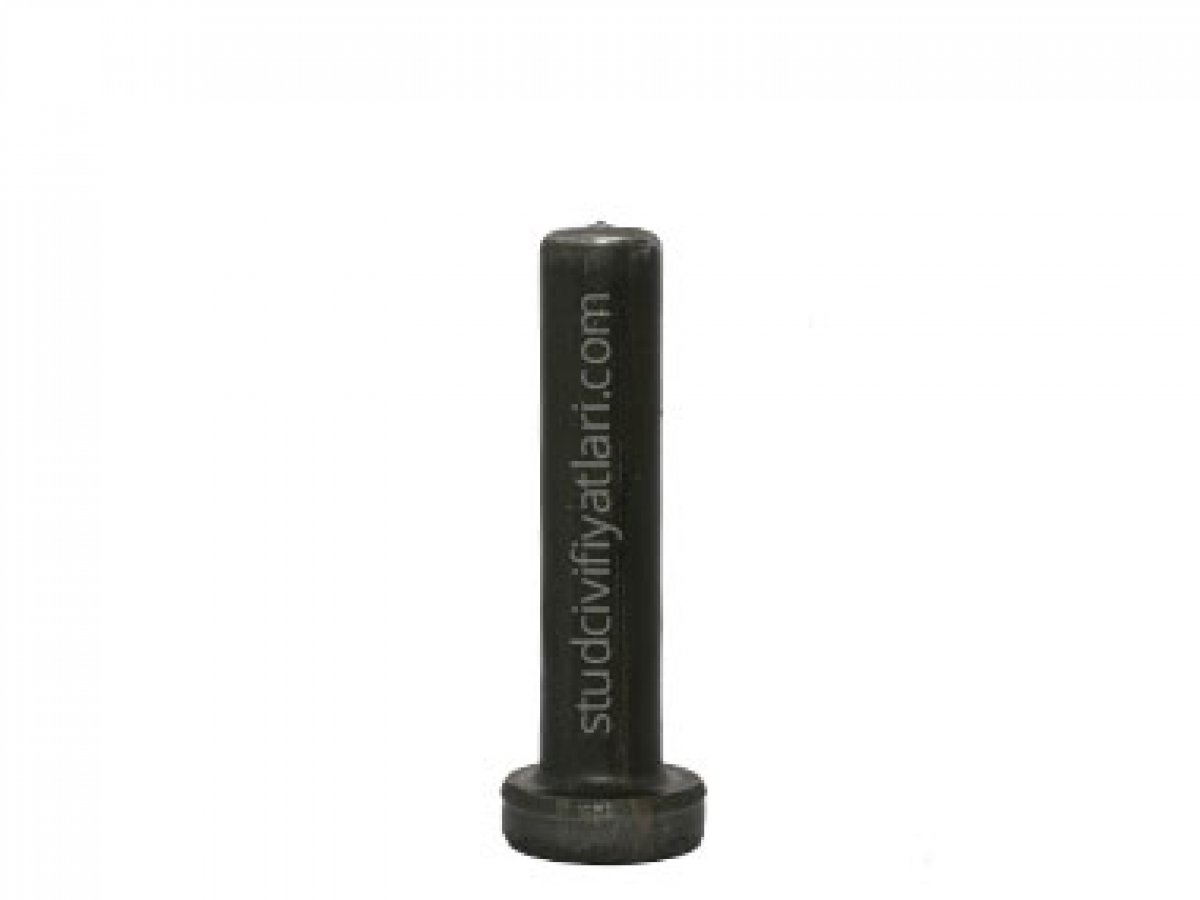

Stud Çivisi 19×75

Stud Çivisi 19×75: İnce Beton Katmanlı Kompozit Sistemlerin Çözümü

İnşaat sektöründe yapısal güvenliği sağlayan kritik elemanlardan biri olan Stud Çivisi, çelik ve betonun mükemmel birleşimini mümkün kılar. Standart boyutlar arasında yer alan 19×75 mm Stud Çivisi, özellikle daha ince betonarme döşeme kalınlıklarının veya yüksek kesme kuvveti gerektiren ancak kısa beton kaplama derinliğine sahip uygulamaların ideal bağlantı elemanıdır

Stud Çivisi 19×75 Ne Anlama Gelir?

Stud çivileri, çelik kirişler, kolonlar veya trapez saclar üzerine kaynaklanarak, üzerlerine dökülen betonun bu çelik elemanlarla birlikte çalışmasını sağlayan bir kesme bağlantı elemanıdır (Shear Connectors). Bu kompozit çalışma, yapının genel dayanımını ve rijitliğini artırır.

"19×75 mm" ölçüsü, çivinin iki temel geometrik özelliğini tanımlar:

• 19 mm (Çap): Bu, stud çivisinin gövde çapıdır. 16 mm'lik standart çapa göre daha yüksek bir kesme taşıma kapasitesi sağlar. Bu, özellikle sınırlı sayıda bağlantı elemanı kullanılması gereken veya yüksek yüklerin söz konusu olduğu alanlarda avantajlıdır.

• 75 mm (Boy): Bu, çivinin baş altından uca kadar olan toplam uzunluğudur. 75 mm, nispeten kısa bir boydur ve bu çiviyi daha ince beton kaplama derinliklerine sahip kompozit uygulamalar için ideal kılar. Genellikle toplam döşeme kalınlığının 10 cm ila 15 cm arasında olduğu yerlerde tercih edilir.

Bu boyutlardaki çiviler de genellikle TS EN ISO 13918 ve ilgili uluslararası standartlara (örneğin AWS D1.1) uygun olarak yüksek mukavemetli çelikten imal edilir.

19×75 Çivilerinin Kullanım Alanları ve Avantajları

19×75 stud çivisinin kısa boyu ve geniş çapı, onu belirli mühendislik çözümleri için benzersiz bir seçenek haline getirir:

• Tadilat ve Güçlendirme Projeleri: Mevcut bir yapının çelik kirişlerinin taşıma kapasitesini artırmak için üzerine yeni ve ince bir kompozit beton katmanı eklendiğinde, kısa boylu 75 mm çivi, mevcut yapıya fazla yük bindirmeden yeterli ankraj derinliği sunar.

• İnce Kompozit Döşemeler: Toplam yapı yüksekliğinin kısıtlı olduğu veya mimari gereksinimler nedeniyle ince döşeme kalınlıklarının zorunlu olduğu projelerde, 75 mm boy betonun içine tam olarak gömülürken, 19 mm çap sayesinde kesme kapasitesinden ödün verilmez.

• Yüksek Performans Gerektiren Alanlar: Kısıtlı uzunluğa rağmen maksimum kesme dayanımı talep edilen, kısa açıklıklı ve ağır yük taşıyan kompozit kiriş bağlantılarında tercih edilebilir.

Temel Avantajı: 19×75, sınırlı ankraj derinliğinde (75 mm) maksimum kesme kapasitesini (19 mm çap) bir araya getirerek mühendislere esnek ve güvenilir bir çözüm sunar.

Uygulama Kalitesi ve Seramik Halka İlişkisi

Stud çivisinin çelik yüzeye kaynatılması işlemi, tıpkı diğer stud boyutlarında olduğu gibi, özel Stud Kaynak Makineleri kullanılarak, genellikle Ark Kaynağı ile yapılır. Bu süreçte, doğru pozisyonlama için Stud Çivi Tutucu ve eriyen metalin oksidasyonunu önlemek için Seramik Halka (Ferrule) kullanımı hayati öneme sahiptir.

Kaynak kalitesi, yapının güvenliği için kritik olduğundan, 19×75 çivilerinin kısa boyu nedeniyle, doğru kaynak bileziği oluşumuna ekstra dikkat edilmelidir. Kaynağın başarısız olması durumunda, çivinin beton içinde tutunma (ankraj) mesafesi zaten kısa olduğu için yapısal zayıflık daha hızlı ortaya çıkabilir. Bu nedenle, uluslararası standartlara uygun bir kaynak bileziği ve ardından yapılacak 45 derecelik eğme testi, projenin güvenliği açısından büyük önem taşır.

Sonuç olarak, 19×75 mm Stud Çivisi, modern inşaat mühendisliğinde ince ve yüksek dayanımlı kompozit çözümlere olanak tanıyan, çapı ile gücü, boyu ile esnekliği birleştiren stratejik bir bağlantı elemanıdır.
